Et voici une belle réalisation de Matthieu dans l'Oise : un lève-palox hydraulique.
Mathieu et Marie sont installés en maraîchage biologique sur 2,7 ha, dont 2000 m² de serres. Ils commercialisent leur production sur 3 AMAP situées en banlieue parisienne (80%), mais aussi en vente directe (10%) et en restaurants (10%).
Les légumes sont généralement récoltés et acheminés en palox. Matthieu a eu l'occasion de construire sur son site de production son propre hangar agricole avec 2 containers (cf. post à venir !). C'est dans ce hangar que les palox sont déchargés et les légumes lavés... Une étape longue et physique grandement facilitée par ce vide-palox hydraulique construit durant l'hiver 2014.

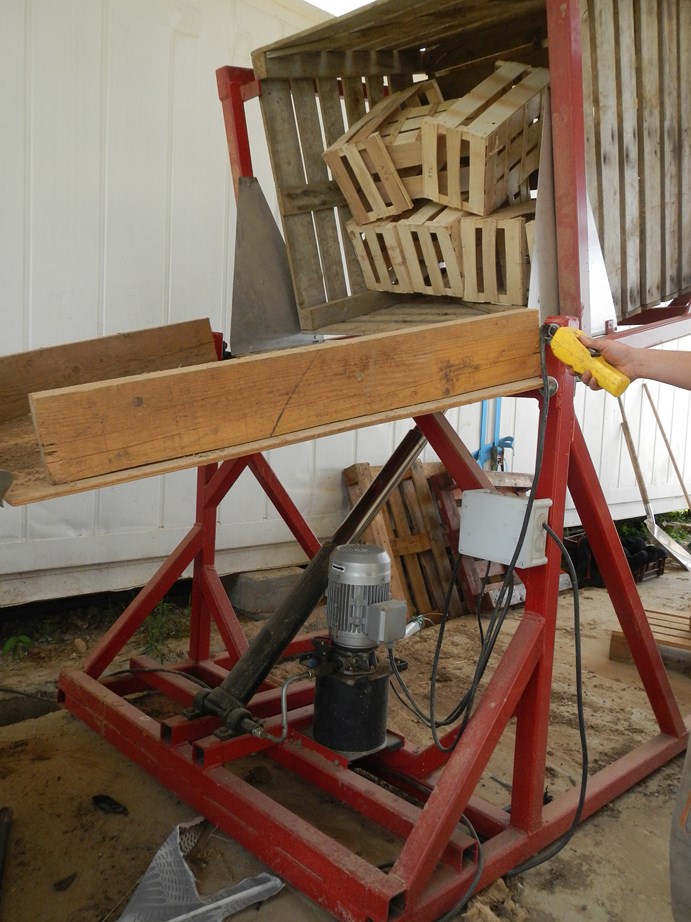

- Vue d'ensemble
- DSCN4634 (Copier).JPG (153 Kio) Consulté 9131 fois
Description :
Cet outil permet de soulever un palox plein et de verser son contenu directement dans une laveuse à légumes :
A la fin de la récolte, les palox sont apportés au lève-palette et insérés dans l'emplacement prévu à cet effet. Une télécommande permet ensuite d'actionner une pompe élecro-hydraulique qui commande un vérin simple effet télescopique. Le palox est alors progressivement soulevé jusqu'à être complètement renversé.

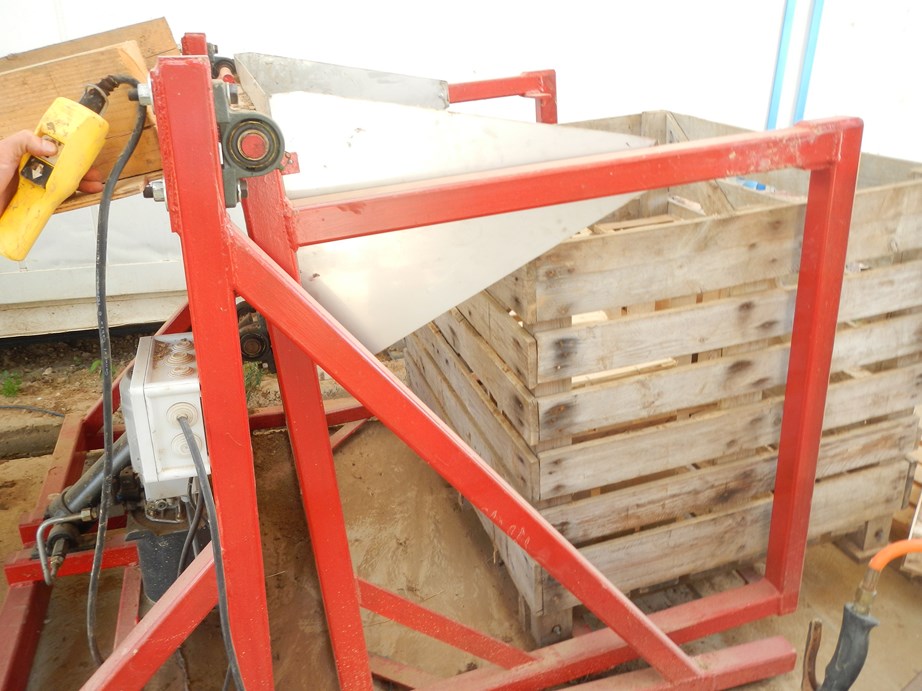

- Palox positionné
- DSCN4629 (Copier).JPG (133.59 Kio) Consulté 9131 fois

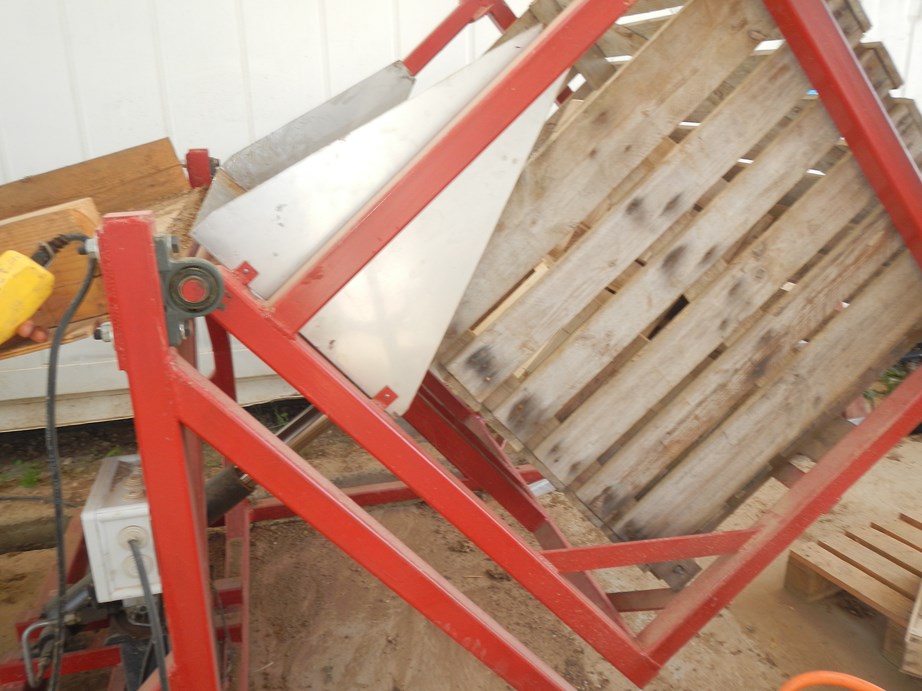

- Palox soulevé
- DSCN4630 (Copier).JPG (122.17 Kio) Consulté 9131 fois

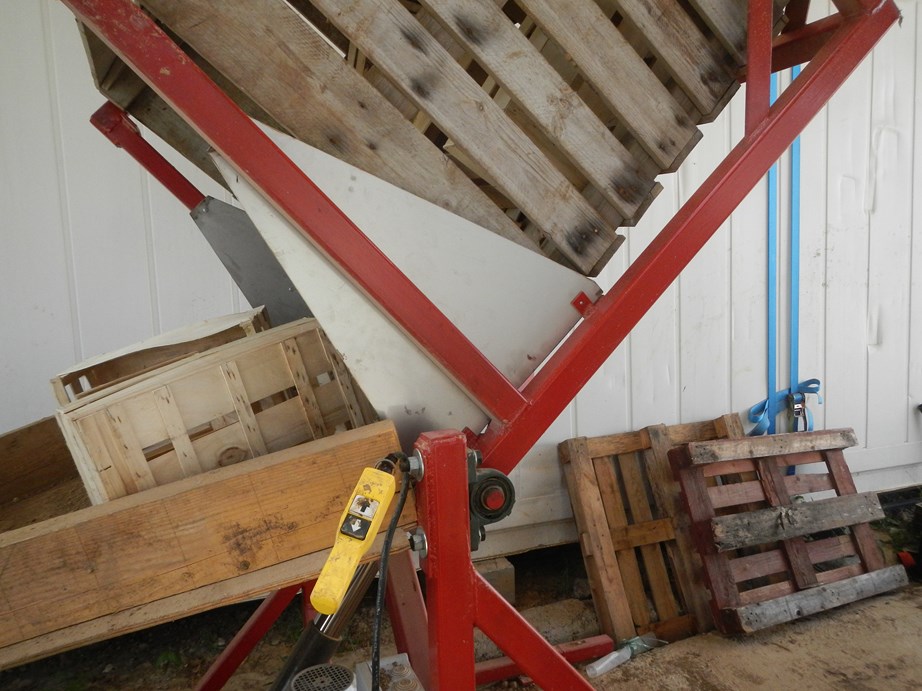

- Palox versé
- DSCN4635 (Copier).JPG (141.79 Kio) Consulté 9131 fois
Peint en rouge... pour le style !
Des cales ont été ajoutées afin d'éviter que le palox ne glisse une fois retourné. Un plan incliné en bois permet de conduire les légumes du palox jusqu'à la laveuse. Deux tôles ont été positionnées en latéral pour canaliser la descente des légumes. La redescente se fait par le simple poids du palox vide.

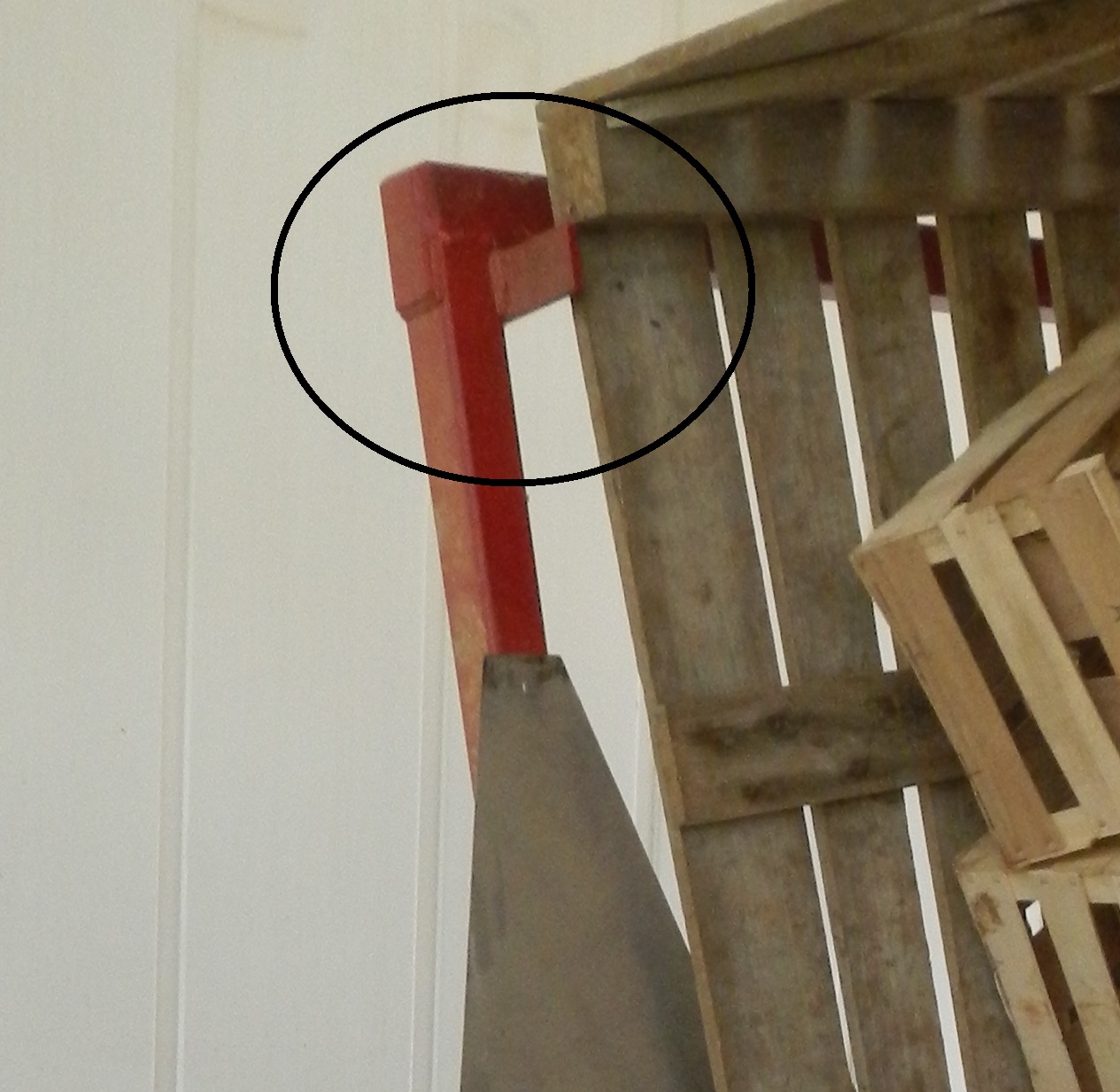

- Fer plat anti basculement
- DSCN4634 (détail calles).jpg (338.07 Kio) Consulté 9131 fois
Pièces et main d’œuvre ?
Pompe électro-hydraulique + vérin de remorque : compter au moins 800 euros en neuf
Ferraille (tubes carrés, fer plat) : 500 euros
Roulements : 4*40 euros
Temps de travail seul : 2 semaines à temps plein

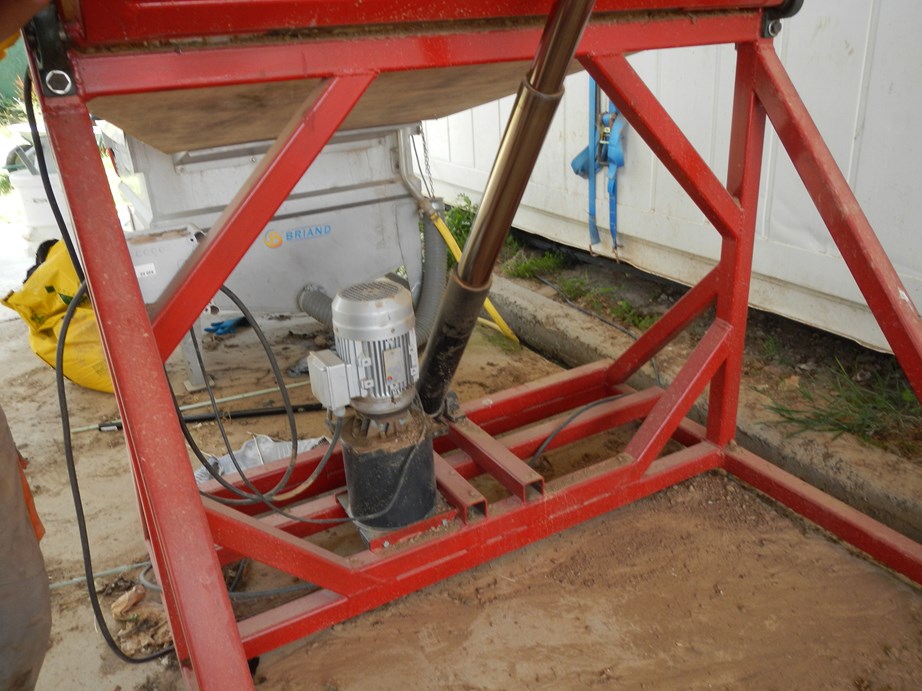

- Détail du moteur électro-hydraulique
- DSCN4637 (Copier).JPG (146.04 Kio) Consulté 9131 fois

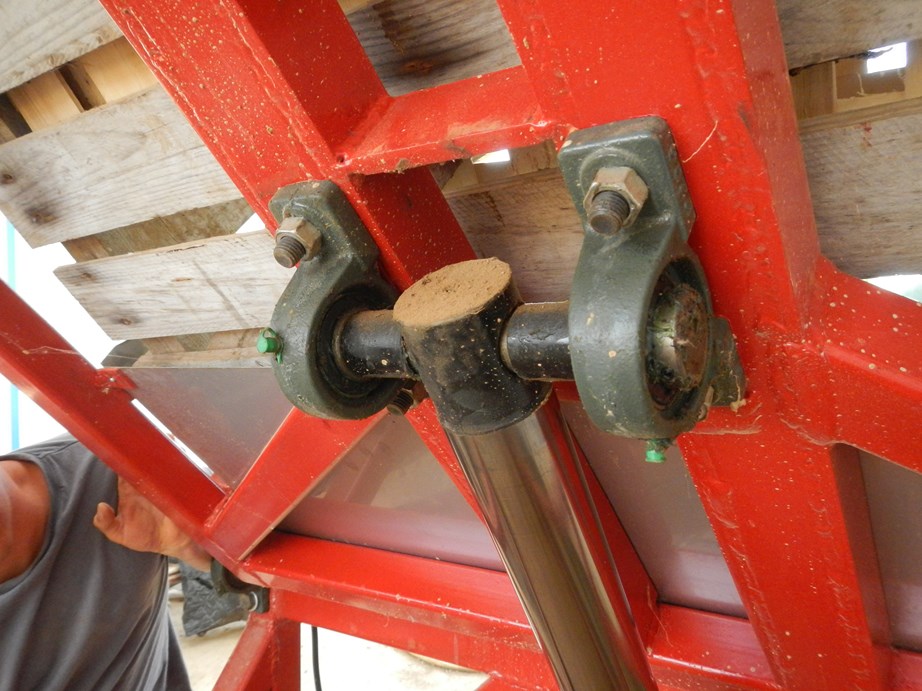

- Roulements et axe de 30 mm
- DSCN4639 (Copier).JPG (149.67 Kio) Consulté 9131 fois
Avantages du dispositif :
- Il permet de vider le palox très progressivement, sans saturer la laveuse à légumes en aval
- La récolte est mécanisée, de l'arrachage jusqu'au lavage des légumes

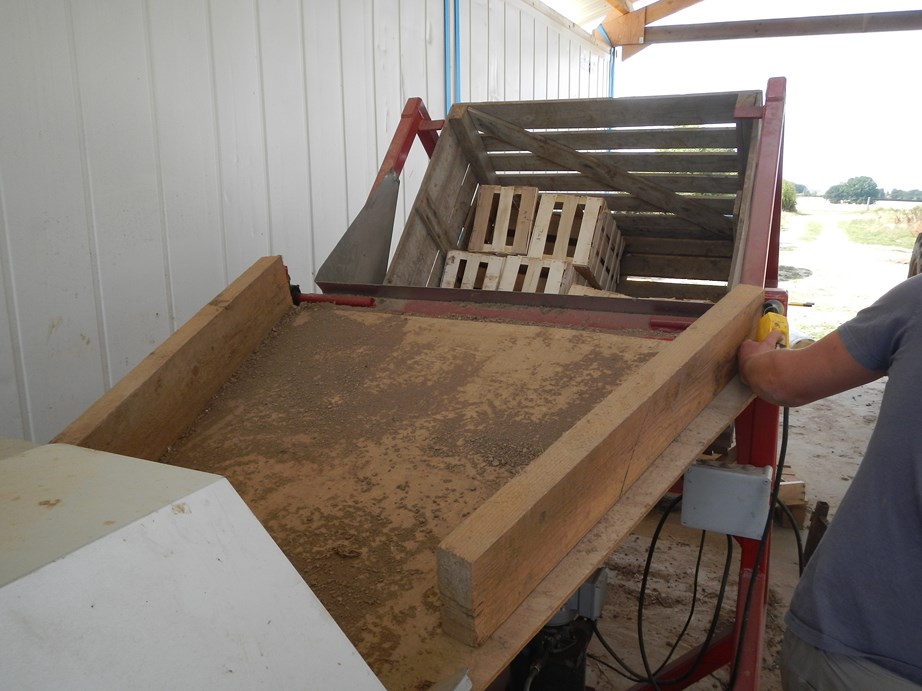

- Le plan incliné en bois
- DSCN4631 (Copier).JPG (114.09 Kio) Consulté 9131 fois
Et si c'était à refaire ?
- Prendre un vérin télescopique avec un plus grand débattement pour mieux renverser le palox,
- Remplacer le plan incliné en bois par une grille métallique, afin qu'une partie de la terre puisse déjà être évacuée lors du déchargement des légumes,
- Retirer certains renforts métalliques (tubes carrés) qui ne sont finalement pas nécessaires,
- Remplacer les roulements (coûteux et non nécessaires) par des simples trous dans des tubes carrés (nécessite d'être en mesure de percer en diamètre 30 !)
Astuces pour le transport des palox :
Matthieu utilise un monte-charge d'un charriot d'usine sur lequel il a adapté une barre à trous pour pouvoir l'atteler au 3 points du tracteur.
Matériaux : 1 barre à trous + 4 fers carrés

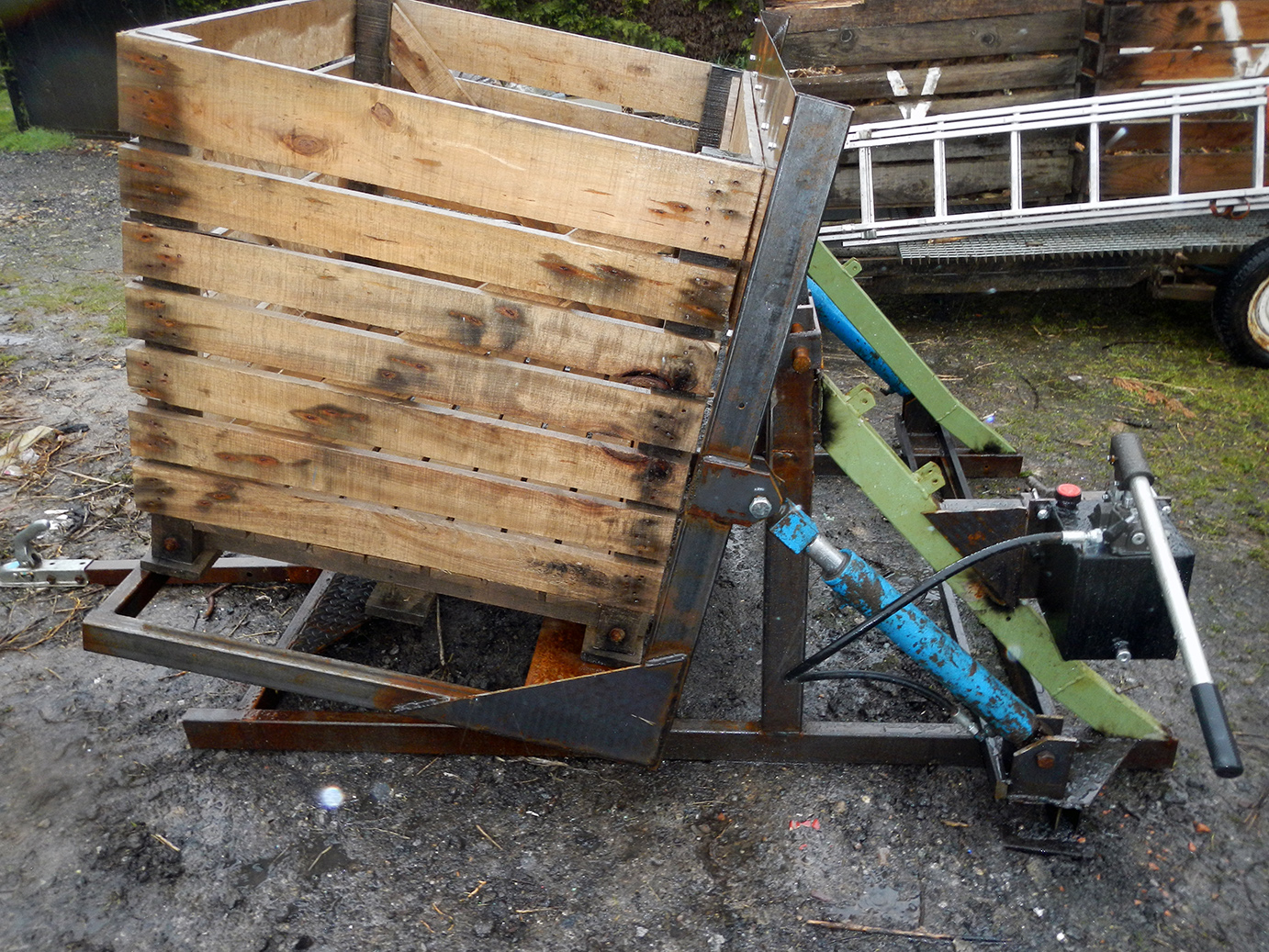

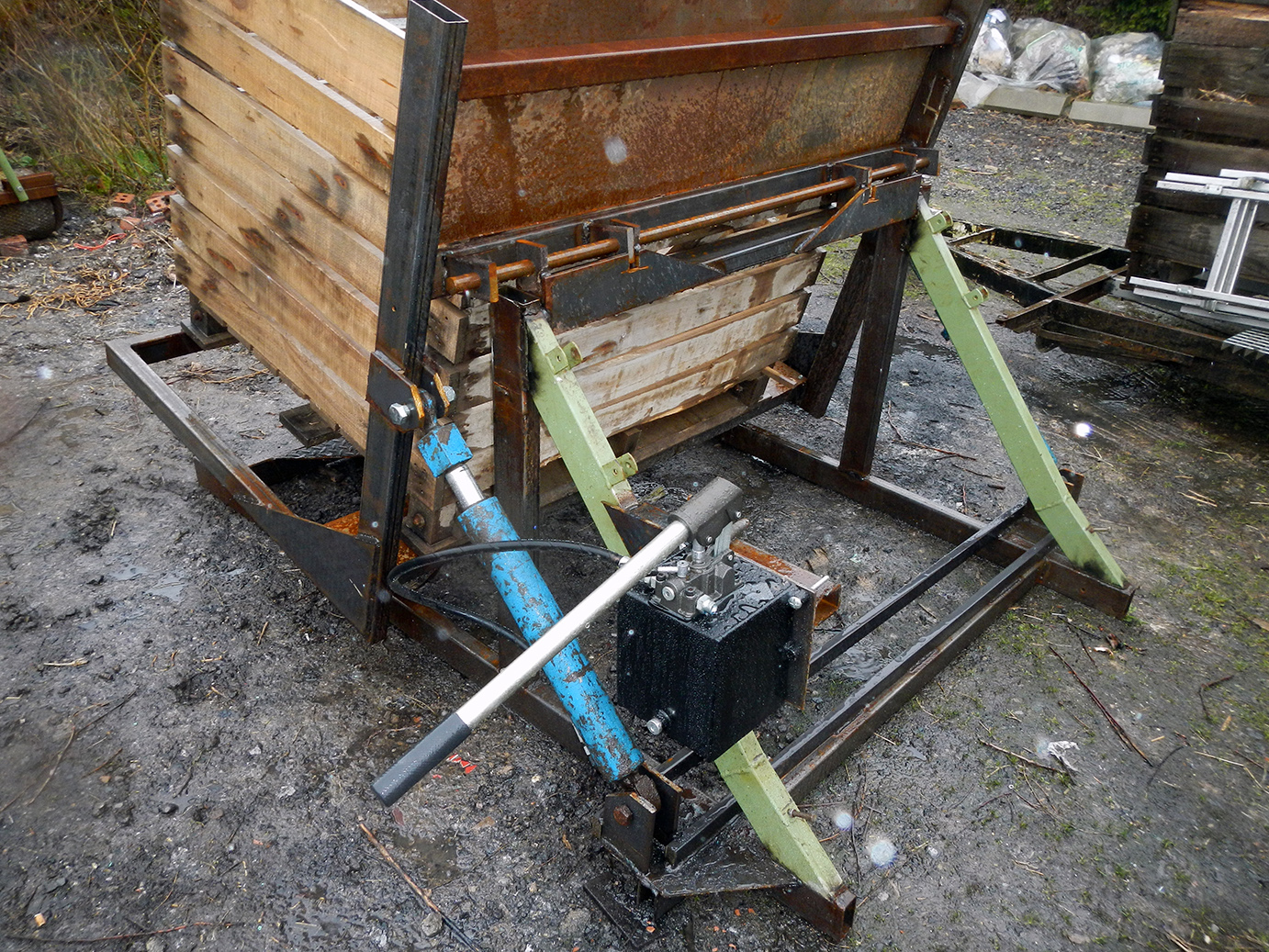

- En bonus : le lève-palox adapté !
- DSCN4627 (Copier).JPG (241.7 Kio) Consulté 9131 fois
