Autoconstruction d'un chariot pour faire les clôtures et transporter du matériel

[Chloe.G]

Contexte : Eurydice et Quentin sur leur ferme des Côtes-d’Armor traient une quarantaine de vaches laitières. Le lait récolté lors de l’unique traite journalière est vendu à Biolait.

Lors de la reprise de l’exploitation, des clôtures ont été refaites et ajoutées dans les champs. Un chariot a alors été conçu pour limiter le poids de la bobine de fil et simplifier la tâche. Le chariot sert désormais également au transport du pot de lait de 30L, de batteries de clôture ou encore d’une tronçonneuse.

Réalisation faite à partir de :
– Tubes carrés en aluminium de 2x2 , 2,5x2,5 et 3x3 cm
– 2 roues de VTT de 57,3 cm sans les pneus.
– Un bac de criée

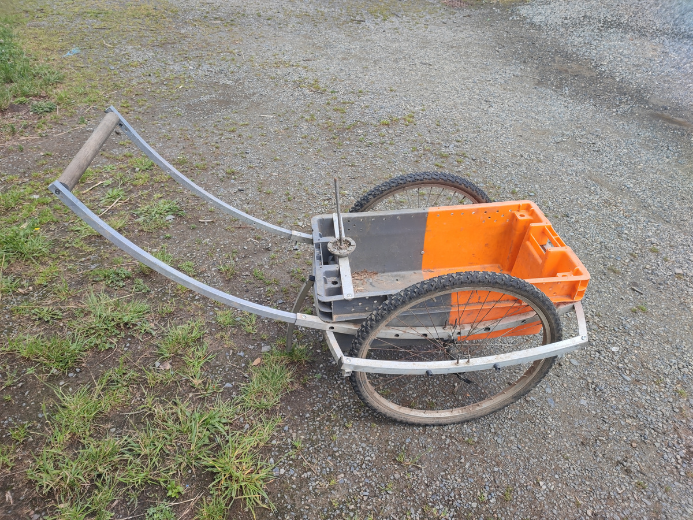

Photo du chariot.

Schéma 1(52).png (918.32 Kio) Consulté 31 fois

Photo annotée du chariot.

Schéma 1(54).png (911.51 Kio) Consulté 31 fois

Schéma du cadre en aluminium dans lequel s'insère le bac de criée.

Schéma 1(55).png (66.18 Kio) Consulté 31 fois

Photo annotée du chariot vue de profil.

Schéma 1(56).png (511.97 Kio) Consulté 31 fois

Afin de faire tenir la bobine autour de la tige filetée, un cadre en bois a été réalisé. Il est composé de deux planches et 4 vis maintenues par des écrous qui viennent, telle une presse, de part et d’autre de la bobine de fil. Ce cadre repose sur le disque mobile facilitant le déroulement de la bobine.

Schéma du cadre en bois pour dérouler le bobine de fil de clôture (à gauche : vue de dessus, à droite : vue de profil).

Schéma 1(57).png (53.86 Kio) Consulté 31 fois

Conseils :
– Privilégier des roues de VTT à des roues de brouette. Les roues de VTT permettent de circuler facilement dans les chemins grâce à leur hauteur.

Amélioration envisagée :
– Améliorer le système de béquille
