Vérin pour équilibrer un aspirateur à chataigne

[Sam AP]

Philippe Ranc est installé en nord Ardèche en culture d'abricot et il possède quelques châtaigneraies

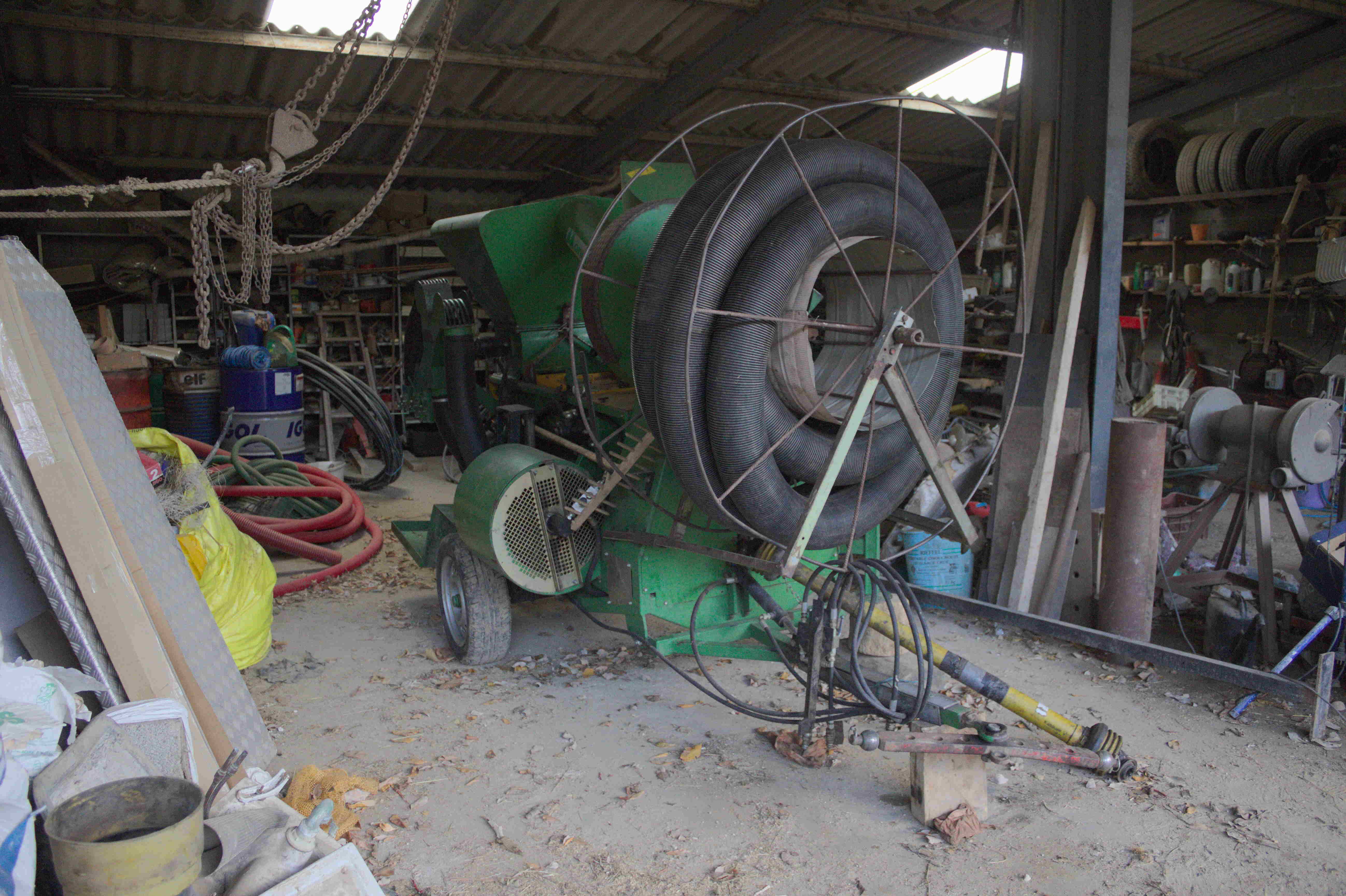

Philippe utilise un aspirateur à châtaigne pour les ramasser rapidement, l’aspirateur aspire tout ce qui se trouve au sol devant le tuyau puis le fait passer par plusieurs systèmes de triage par soufflerie et tamis pour évacuer les bogues, feuilles, cailloux et autres objets trop lourds ou trop léger.

Aspirateur à châtaigne


Le principale problème de l’aspirateur est qu’il doit être à plat afin que les châtaignes circulent correctement à l’intérieur, ce qui est compliqué sur les terrains pentus d’Ardèche.

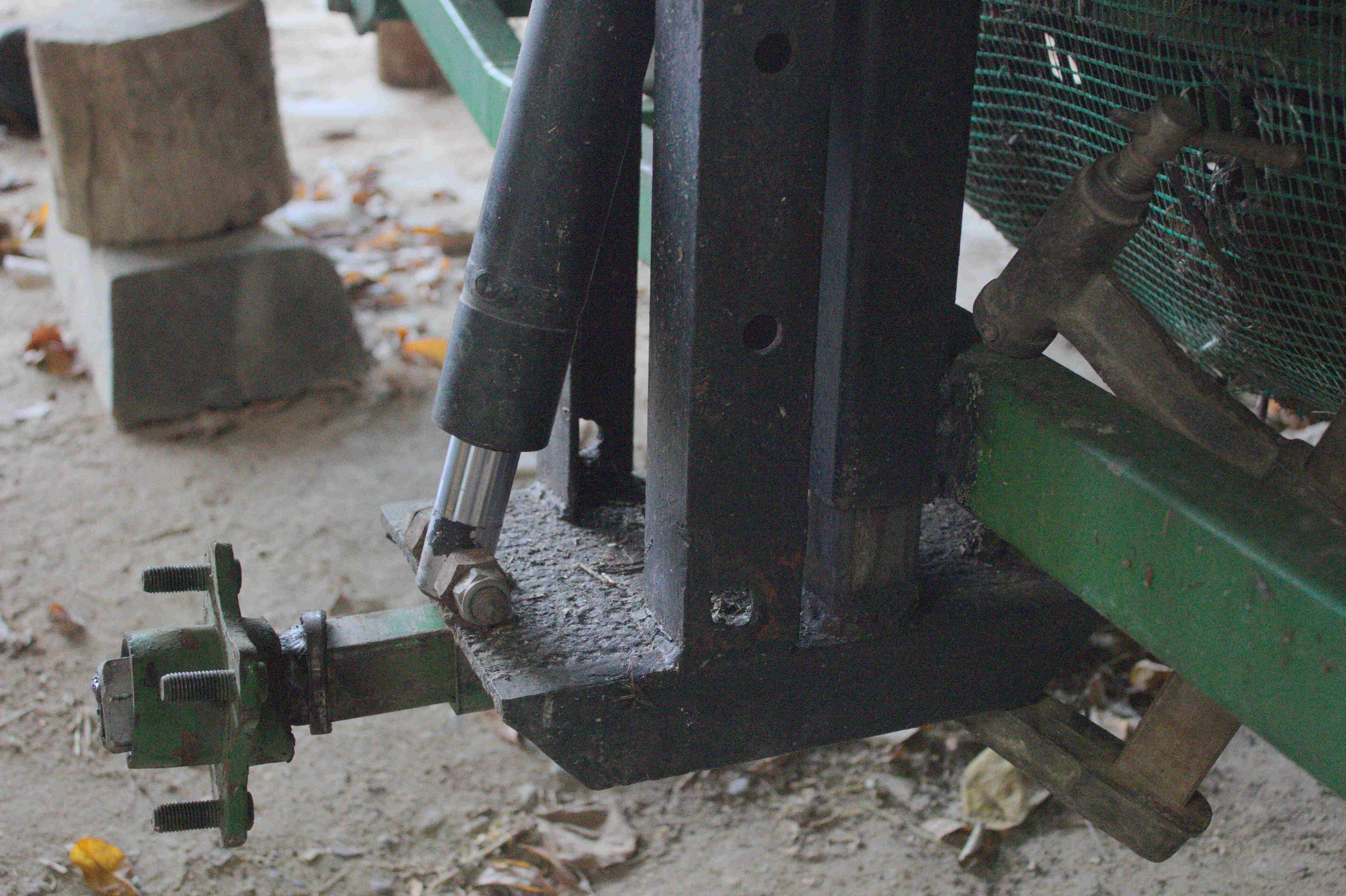

Philippe a fixé des vérins entre le châssis et les roues afin de pouvoir régler la hauteur des roues de chaque coté de l’aspirateur.

Aspirateur à châtaigne

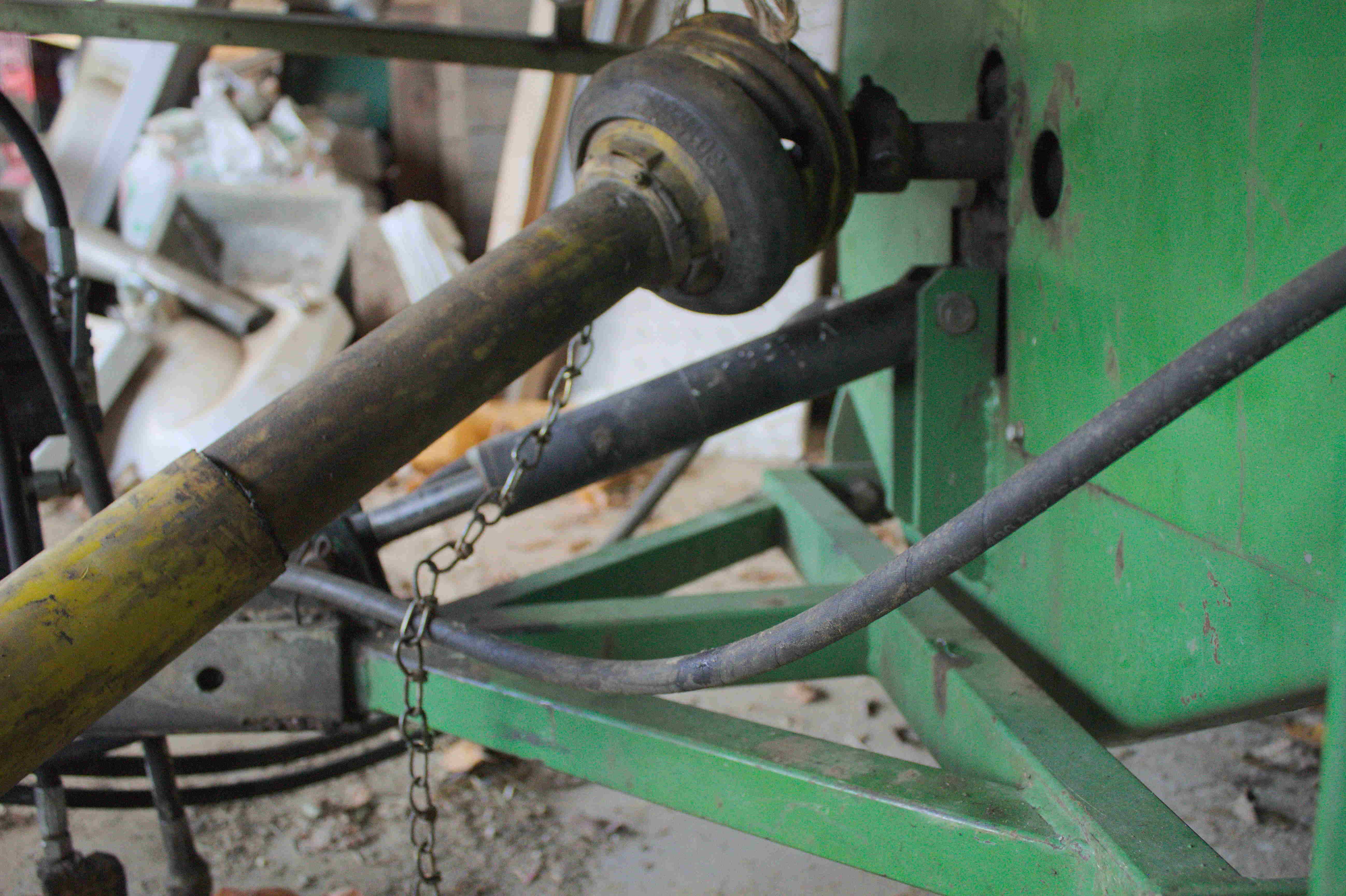

Un troisième vérin permet de gérer l’inclinaison sur l‘axe avant arrière.

Aspirateur à châtaigne

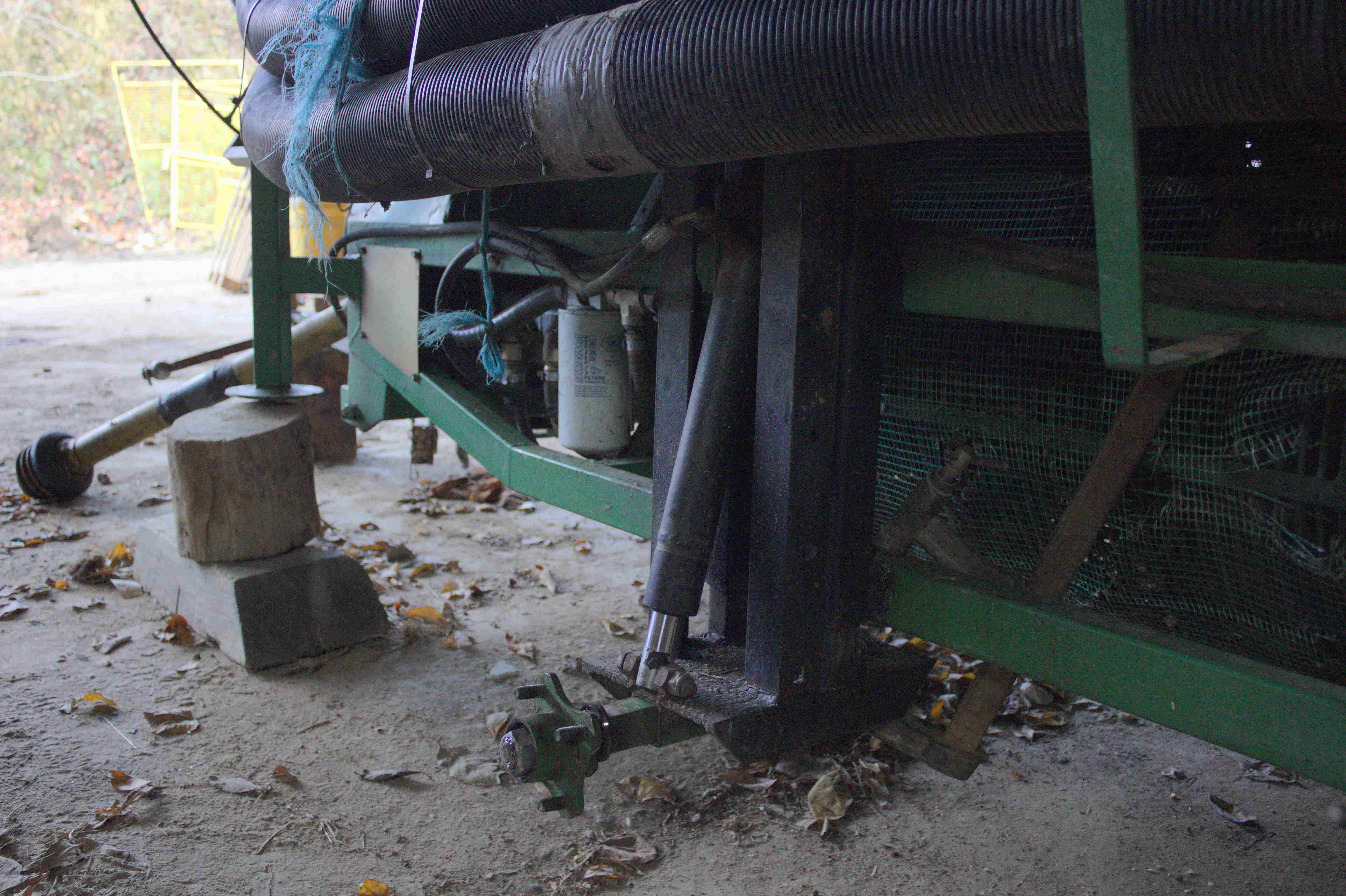

Les vérins utilisés sont de simple effet et ils utilisent le poids de la machine pour redescendre.

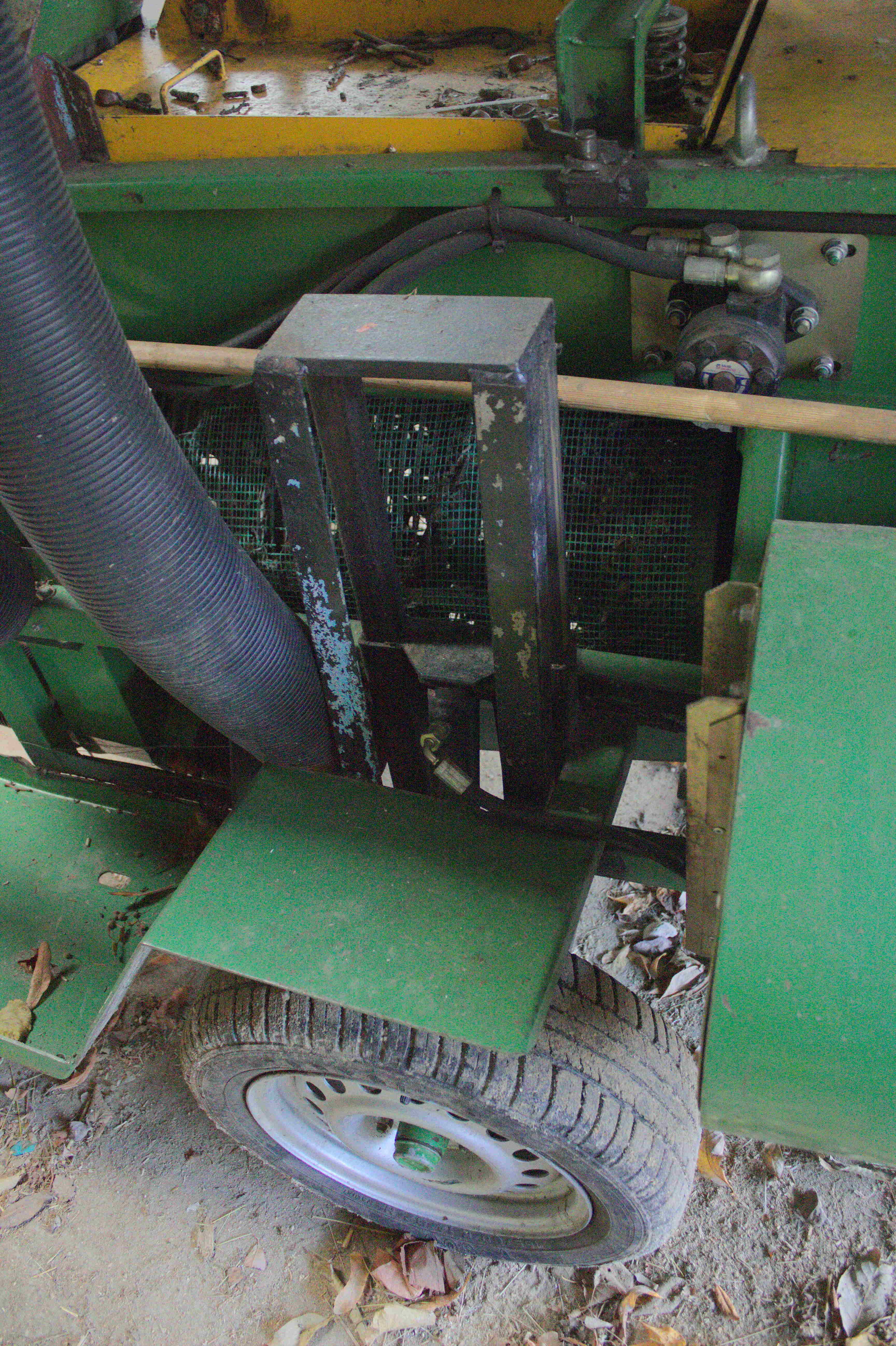

Les vérins font 4 cm de diamètre avec une course de 35 cm.

Aspirateur à châtaigne


Aspirateur à châtaigne

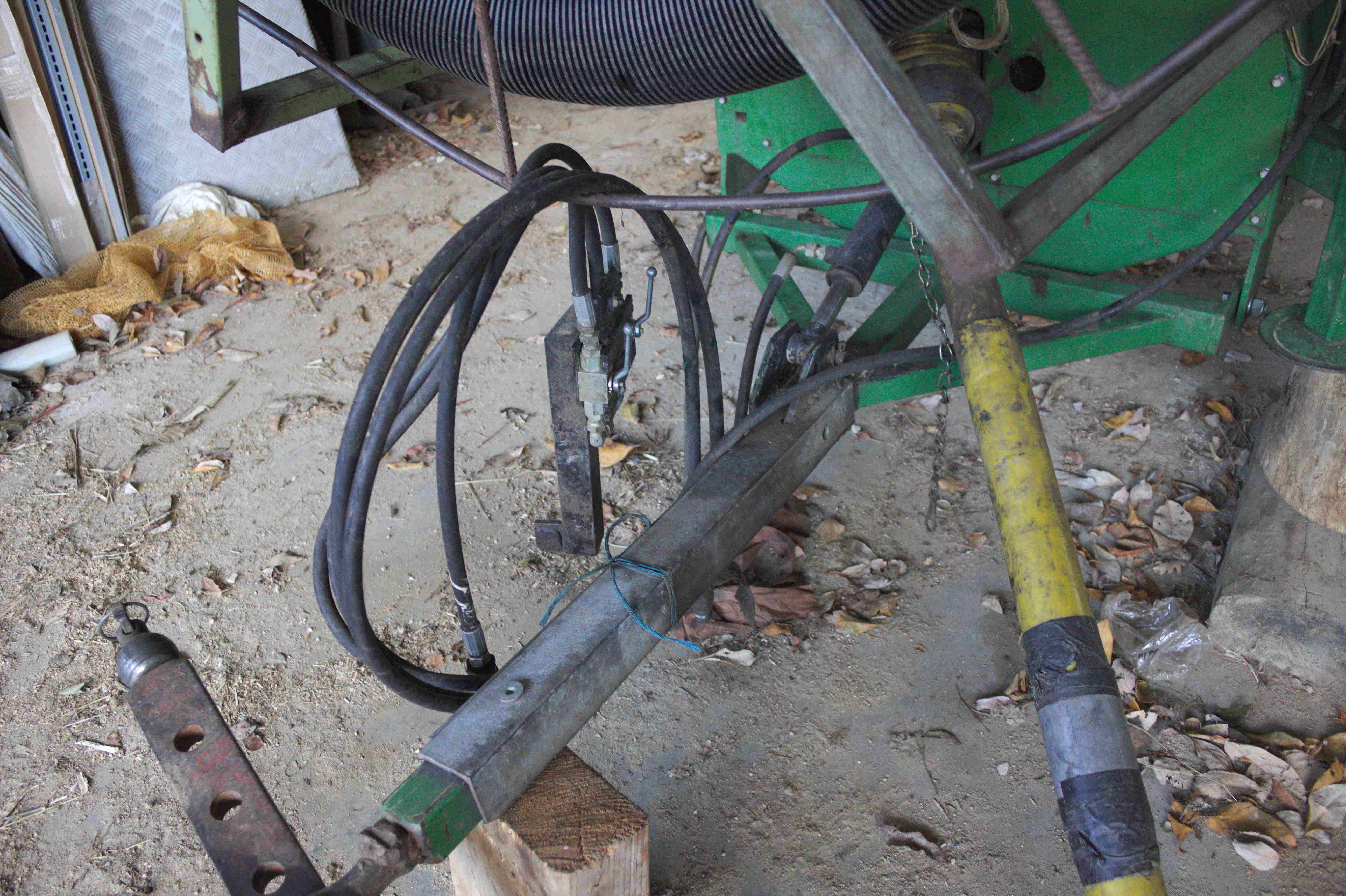

Le système hydraulique se relie au moteur hydraulique du tracteur.

Aspirateur à châtaigne
