Paysan boulanger, roue à auget et autoconstruction

[jonas]

Sur la ferme la Magère...

Dans la classification des autoconstructeurs, il y a ceux qui équilibrent les interventions extérieures et le « do it your self », et il y a qui ceux feront tout, de A à Z, en visant l’autonomie la plus complète possible et en considérant que « faire, c’est se faire en même temps »... David fait vraisemblablement parti de la deuxième bande !

C’est simple : en 2007 David et sa famille arrivent sur ce terrain nu pour installer une activité d’élevage de chevaux (pur-sang arabe) et construire leur maison. Deux ans plus tard, tout est réalisé, la maison en fuste et l’écurie attenante pouvant héberger une vingtaine de canassons. Mais pour éclairer tout ça, David a édifié une vraie petite production électrique domestique, fonctionnant avec les saisons, soutenant entièrement les besoins énergétiques de la famille et donnant un charme singulier à la ferme. La solution ? 24 m² de panneaux photovoltaïques auto-installés (excepté le branchement qui doit être aux normes), et une rétention d’eau qui, du printemps jusqu’à la fin de l’été, s’écoule dans le canal et fait tourner, non pas une, mais deux roues à auget !

Et puisque l’énergie ne manque pas et que les terres s’y prêtes, David se lance dans une production de céréale et trouve sa voie en tant que paysan boulanger. Bien entendu, toute la boulangerie est faite maison, dont le moulin Astrié autoconstruit, le four à pain, et l’installation de serpentin pour chauffer l’eau chaude domestique. Mais le plaisir de construire ne s’arrête pas si tôt : un grand hangar agricole a été ajouté à tout cela pour loger les silos à grain, le matériel, quelques chevaux... On se le demande : quelle va être la suite ?
L’article tente d’approcher de toutes les petites réalisations de David, mais aussi de témoigner des trucs et astuces qu’il a trouvés pour édifier ce ravissant petit microcosme. Vous vous rendrez compte que ce n’est pas en quelques lignes que l’on peut décrire toutes ses trouvailles.

panoramique dessous l'étang.jpg (1.04 Mio) Consulté 11201 fois

• Historique :
o Contexte : un terrain bien exposé, idéal pour l’élevage de chevaux, une source coule en surplomb et alimente le bassin creusé par David.
o Nature de l’activité : éleveur de chevaux sur 13 à 14 ha de pâture, et paysan boulanger en produisant 4 ha de blé et 2 ha d’avoine. Environ 70 kg par fournées de pain, deux fois par semaine, pour fournir 4 amap, soit plus ou moins 280 pains par semaine. Le bois nécessaire pour la boulangerie est fourni par l’affouage, et la farine est issue du moulin Astrié fait maison par David.
o Besoin initial : installation de deux activités (chevaux et paysan boulanger) et de la maison d’habitation familiale.
o Clef de détermination : autonomie la plus complète (nourriture et énergie) et autoconstruction totale.
o PC : un permis de construire a été déposé pour les bâtiments (écurie / maison et hangar agricole)

>>clic droit > afficher l'image


• Les deux roues à Auget, le bassin et la source :
o Principe : David a découvert une source naturelle (eau potable qui remplit les verres des assoiffés) qui coule en haut du terrain. Il a alors creusé un grand bassin de rétention d’eau qui se rempli pendant l’hiver et le printemps. Le bassin déverse son eau sur les deux roues à auget via un petit canal enterré sur le principe du vase communicant. Alors, la première roue à auget se met en branle, faisant figure d’emblème et l’eau est amenée jusque-là par un petit aqueduc en zinc.
Ainsi la roue tourne, l’eau qui l’a entraîné s’accumule à son tour dans la fosse sou la roue, et au fur et à mesure, se déverse à son tour vers la deuxième roue à auget (d’une dimension moindre). Celle-ci est enterrée à quelques mètres devant, l’eau est acheminée par une canalisation, fait tournée la roue, et finit par s’infiltrer dans un terrain pâturé par les chevaux.

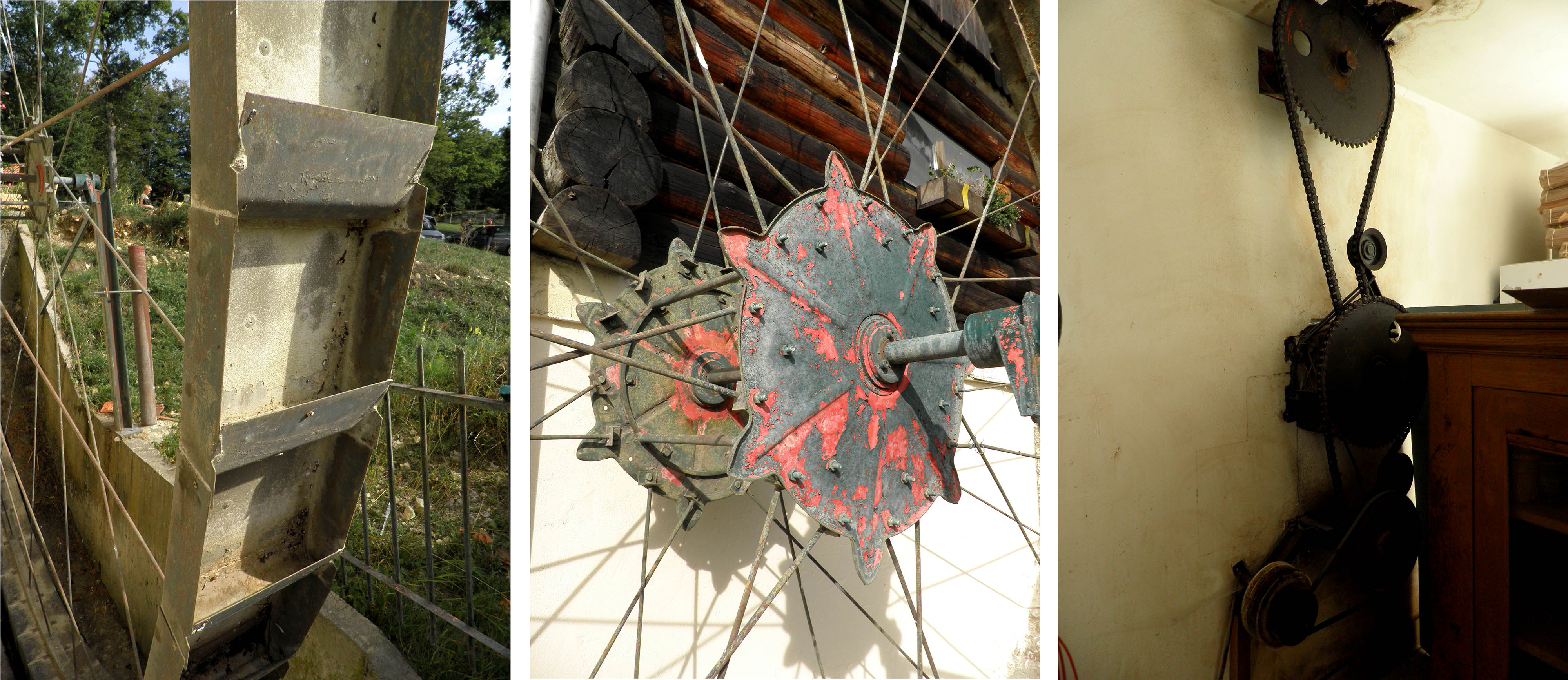

compos roue a auget.jpg (928.12 Kio) Consulté 11201 fois

o Coût global : les seuls frais engagés sur cette autoconstruction sont les coûts de cintrage du ferrailleur (cf : jante et aubes) et une dynamo génératrice de 800W, achetée neuve, initialement destinée pour les éoliennes (environ 500€)
o Choix constructifs de la première roue :
− Moyeux et rayons : les rayons sont faits en étirés d’acier, soudé à la jante d’un côté, au moyeux de l’autre ; moyeux de récup’ sur une vieille remorque auto chargeuse.
− Pliage des aubes : par un ferrailleur
− Jante : cintrée à partir de U métalliques chez un ferrailleurs
− Aubes : pliées par un ferrailleur
− Dynamo et démultiplication : le système de démultiplication permet de faire faire 32 tours à la dynamo quand la roue n’en fait qu’un seul (engrenages : 4 x 4 x 2 = 32)
− Vanne de l’aqueduc : récup’

compos deuxième roue.jpg (811.69 Kio) Consulté 11201 fois

o Performance : la poussée de l’eau permet à la roue de faire 7 tours minutes environs, soit 224 tours de dynamo.
o Bonus : la roue étant accolée à la maison, elle-même mitoyenne de l’écurie, un chenaux récupère les eaux de pluie et les rejette sur la roue ! que d’optimisation.
o Installation électrique : la suite n’a pas de surprise : 4 batteries de 6V / 750A et un onduleur communs à l’installation des panneaux solaires.

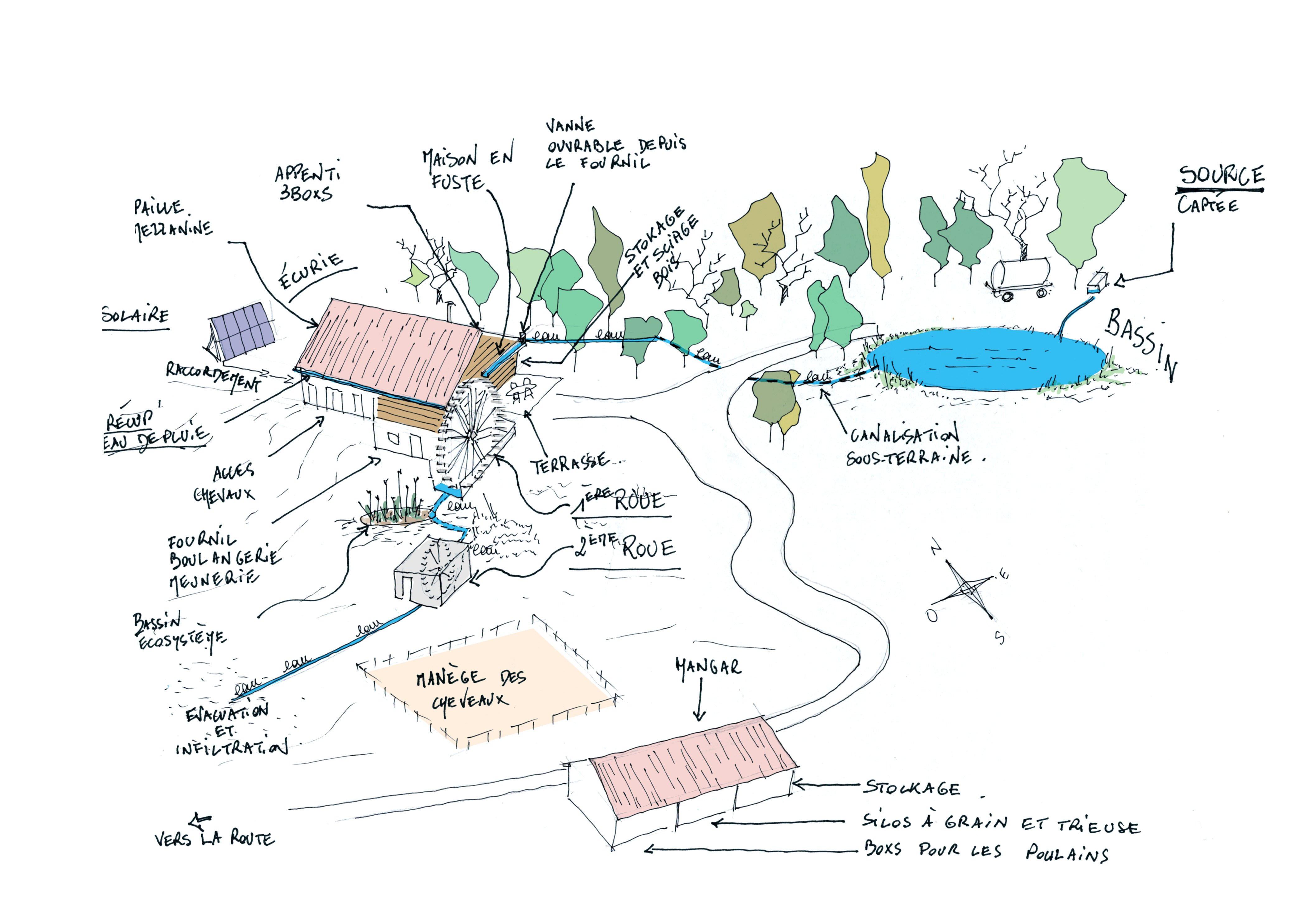

>>clic droit > afficher l'image

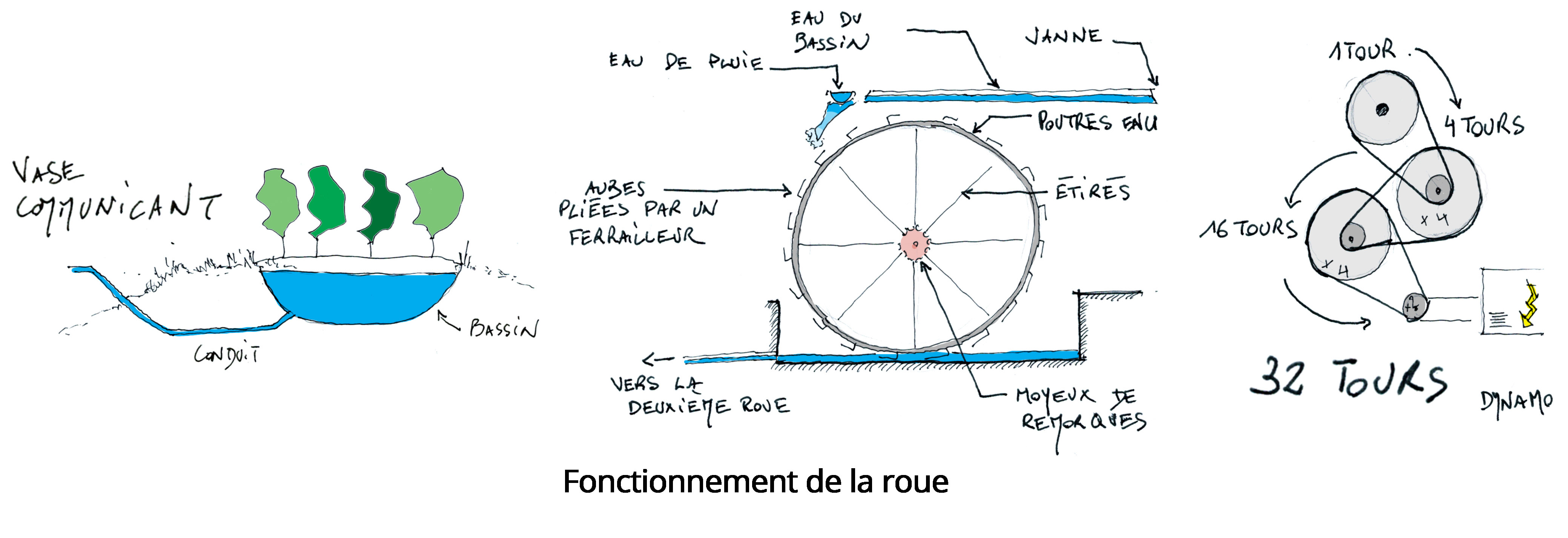

principe des roue.jpg (822.22 Kio) Consulté 11201 fois

• Le fournil, la meunerie et la maison :
o Ergonomie / fonctionnalité : La boulangerie se situe en dessous de la maison en fuste. Dans la boulangerie se trouve un wagon de carrière qui fait office de réserve de bois, dont les bûches peuvent être jetées directement depuis l’atelier sciage et fendeuse (par un conduit en béton). Se trouve aussi le moulin type « Astrié » autoconstruit. L’approvisionnement du grain se fait par la porte de la boulangerie. Enfin, le four à pain est dans le même espace. Donc : tous les éléments nécessaires sont réunis dans cette pièces, facilement alimentés en matière première (bois, grain, farine). Tout est ergonomiquement à portée de main et chaque élément a son espace propre qui permet une utilisation fonctionnelle.

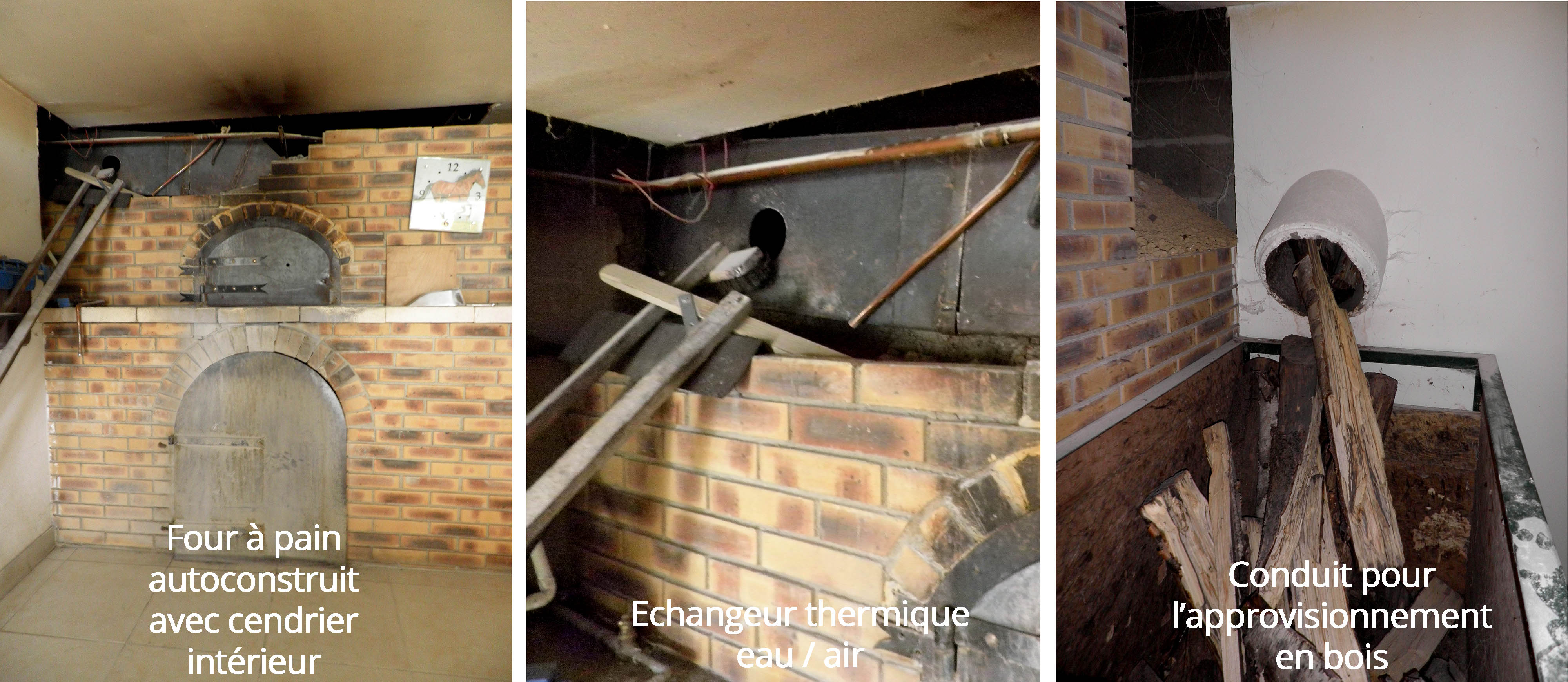

compos fournil.jpg (754.98 Kio) Consulté 11201 fois

o Inertie du four : Deux fois par semaine, le four est chaud tout le long de la matinée. Etant juste en dessous de la maison, le four chauffe instantanément le sol de la maison (ce qui est salvateur en hivers, un peu contraignant en été). De surcroît, David a fait le cendrier du four à l’entrée (côté intérieur) du four, sous une cheminée qui évacue les particules brulées volantes. Installé au-dessus de la cheminée, un échangeur eau / air permet de chauffer un serpentin qui alimente la maison en eau chaude.
D’une pierre trois coup : le four cuit, réchauffe la maison, et fourni l’eau chaude pour remplir les ballons.
o Choix constructifs du four :
− coffrage sable permettant de faire la forme adéquate
− brique et béton ferraillé
− Bonus ergonomique : l’importance du positionnement du cendrier

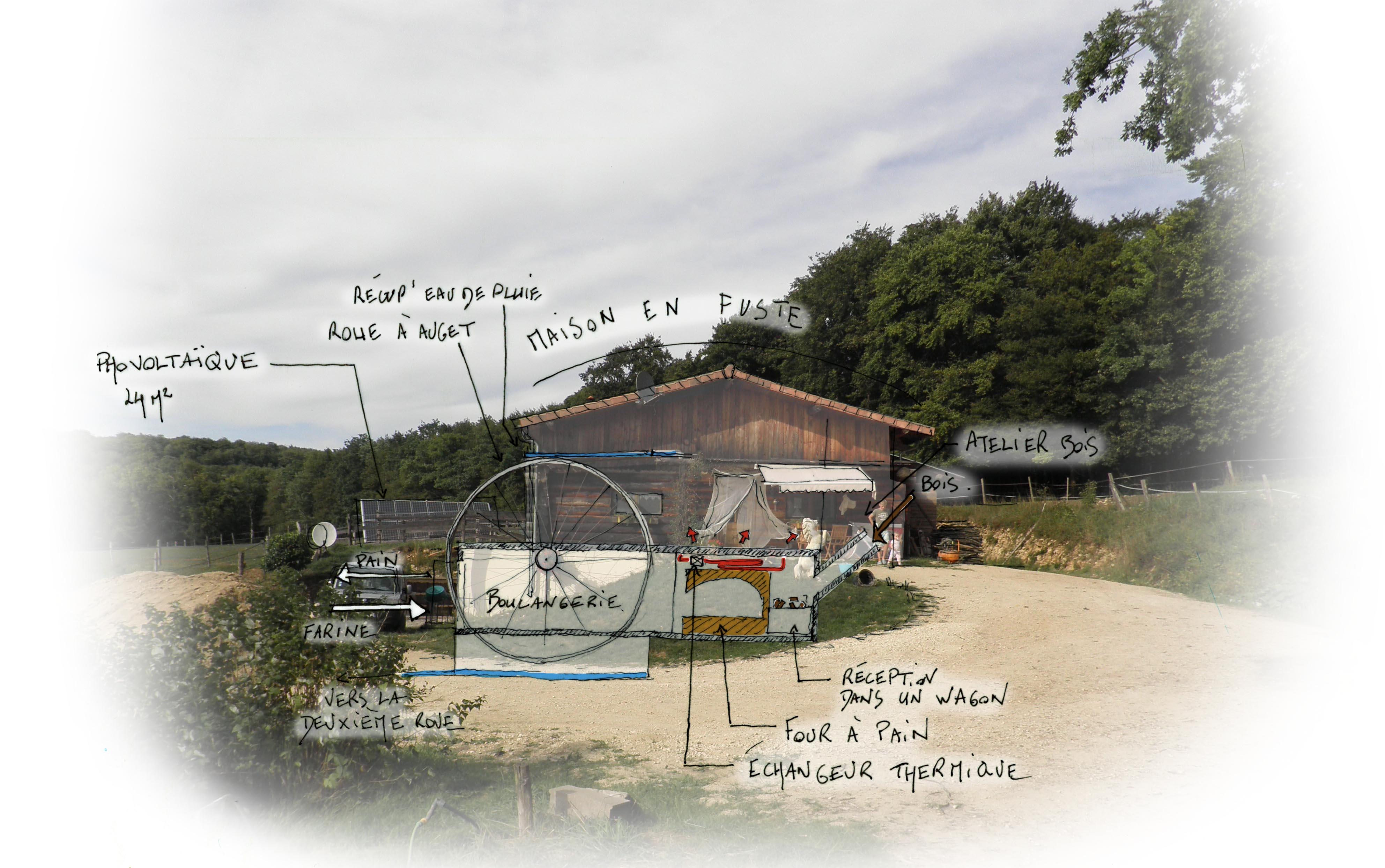

perspective éventrée.jpg (744.95 Kio) Consulté 11201 fois

• L’installation solaire :
o Auto-installation solaire : Le réseau électrique généré par les panneaux solaire a aussi été installé par David. Cela représente un moindre coût pour pas énormément de travail. En revanche, le raccordement a été fait par une entreprise pour être aux normes.
o Superficie : 24 m² de panneaux
o Choix constructifs :
− Structure pour supporter les panneaux : métallique, inclinable en deux position (été / hiver) simplement avec des tubes emmanchés.
o Coût : 14 000 € pour 24m² de panneaux ; 1 000€ d’onduleur ; 3 000 pour 4 batterie 6V / 750A : soit 18 000€

• Le hangar, le silo à grain et l’écurie :
o Astuce de la scierie maison : Prenez une poutre en H. Fixez la à la grume que vous voulez équarrir. Faite un support à votre tronçonneuse pour le glisser dans la poutre en H (faisant office de rail). Et voilà une scierie mobile, autoconstructible, efficace pour avoir des bois carrés permettant de faire des charpentes.

>>clic droit > afficher l'image

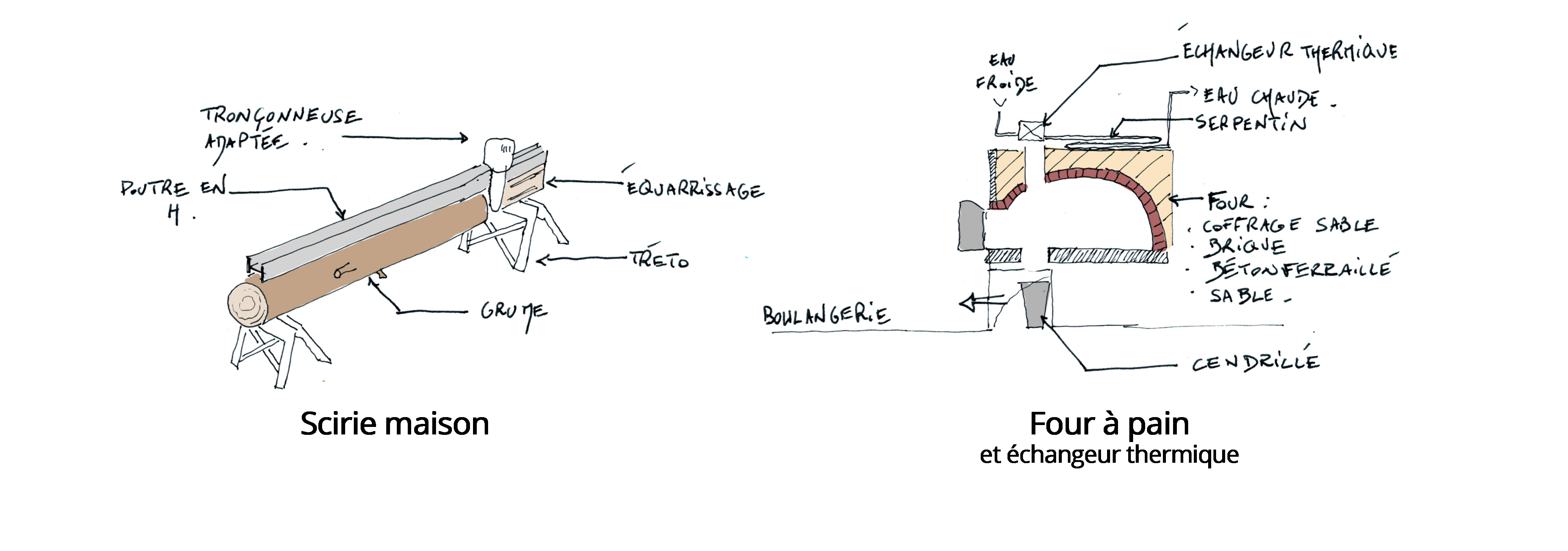

trucs et astuces.jpg (845.23 Kio) Consulté 11201 fois

o Choix constructifs de l’écurie : Tout est en bois, de la charpente jusqu’au box à cheval intérieur, sur une dalle en béton. Le bois était important pour le confort des animaux et pour l’unité constituée avec l’écurie et la maison en fuste. L’écurie a une mezzanine pour stocker le fourrage et alimenter les chevaux.

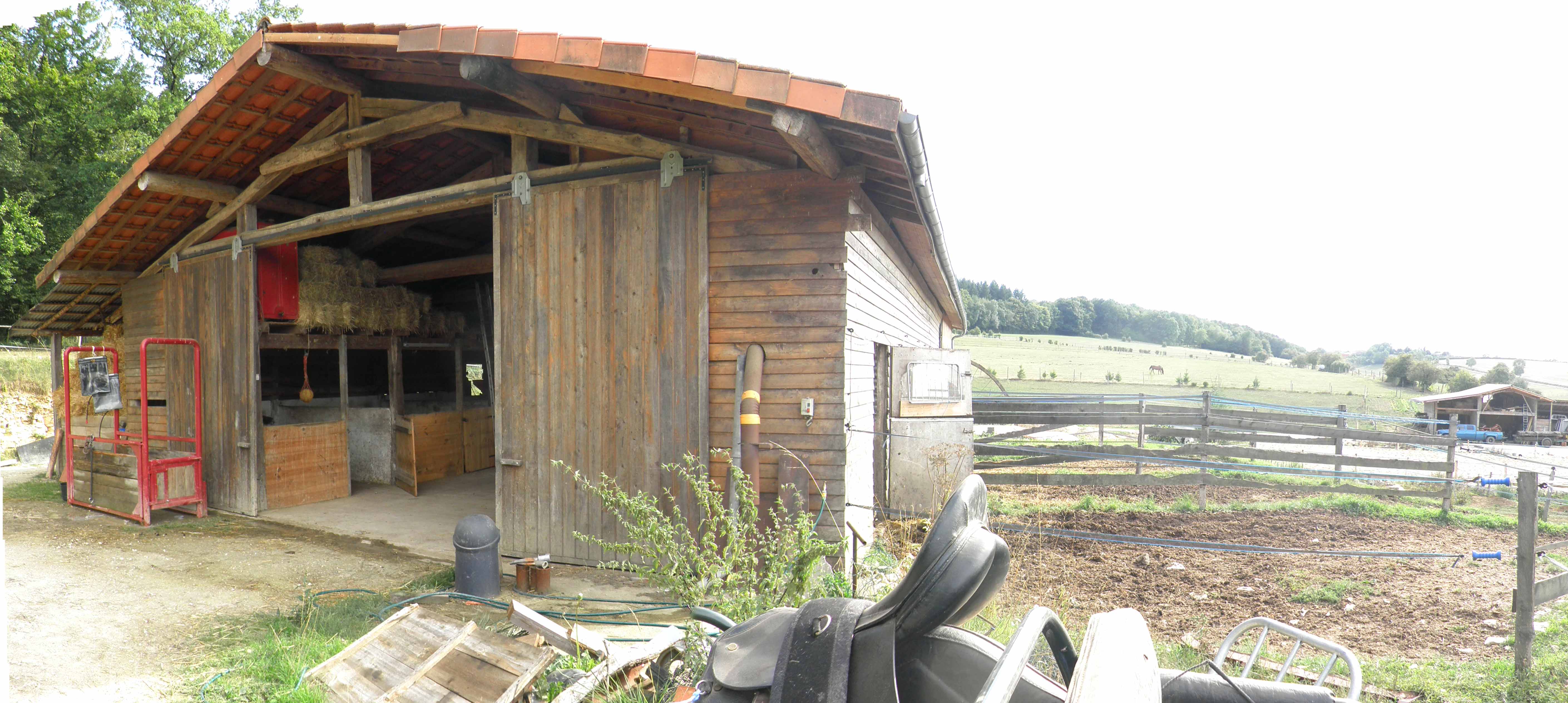

Pnoramique écurie.jpg (886.01 Kio) Consulté 11201 fois

o Le hangar : plus rudimentaire. Fait en parpaing. Il abrite trois sous espaces : le premier est dédié au stockage paille et aux boxes des poulains ; le deuxième contient deux silos à grains autoconstruits (avoine et blé) et un atelier de triage du grain à l’étage (de sorte que le grain tombe directement dans les silos sans visses) ; et le troisième espace est un lieu de stockage.

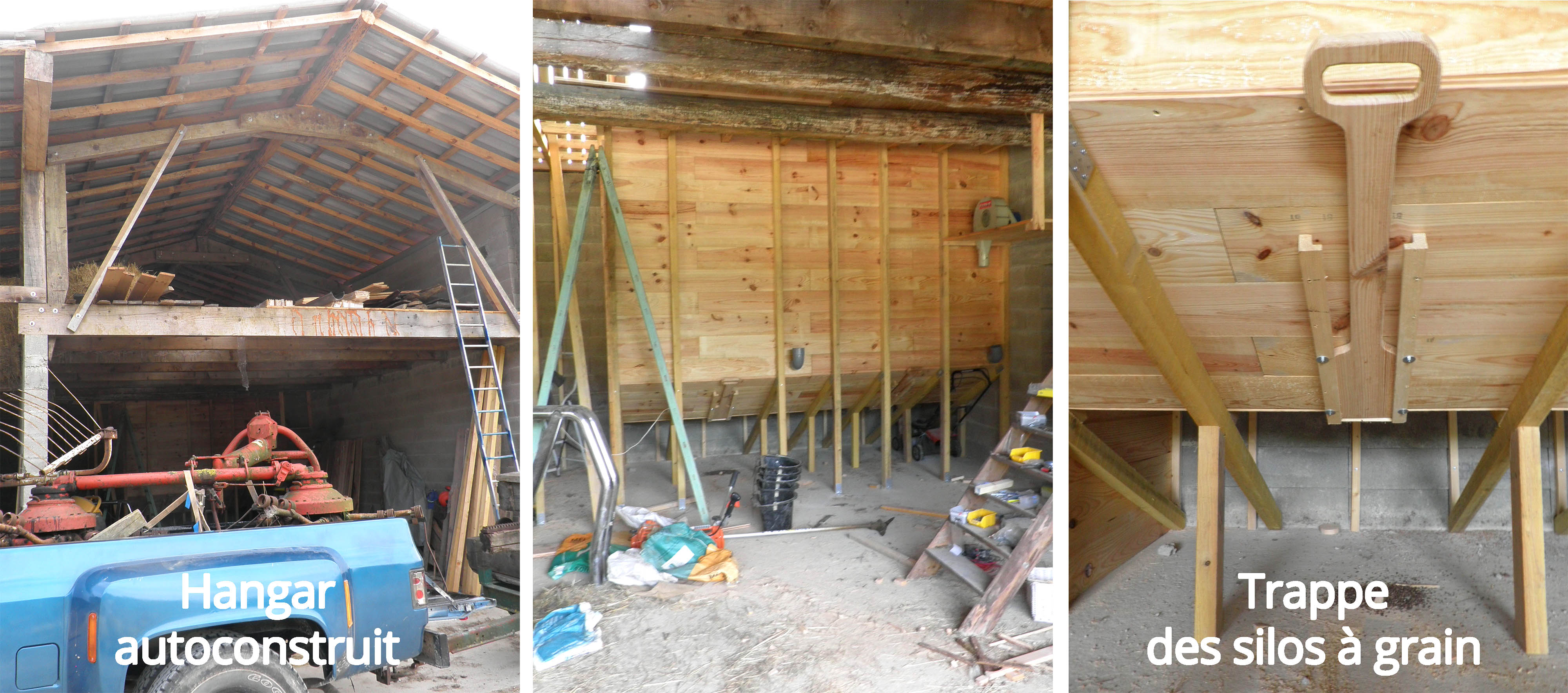

compos hangar et silo.jpg (789.07 Kio) Consulté 11201 fois

• Si c’était à refaire !
C’est parti !!

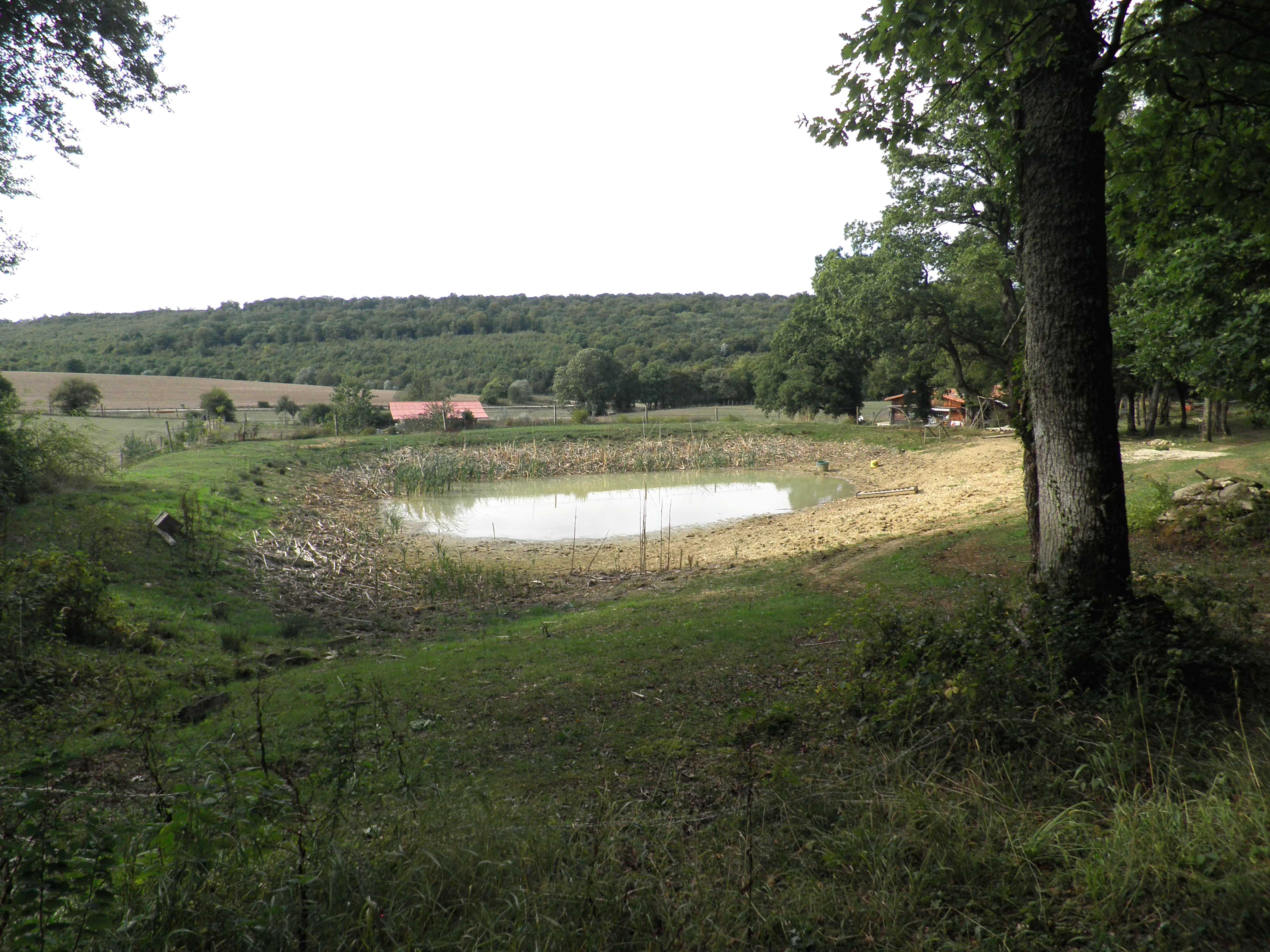

bassin de rétention.jpg (850.09 Kio) Consulté 11201 fois

ALLER PLUS LOIN...
A propos de la ferme, site d’une amap
Article paru dans l’Est Républicain
Autonomie énergétique : open solar dream : une installation de production d’énergie autonome : suivi en live et en direct via ce site)
Installation de production de biogazsur une micro ferme de jean phi
Principe de la roue à auget : le site d’une sarl qui propose des rénovations de système hydraulique : c’est une ressource considérable sur les systèmes hydrauliques (document, esquisses, fiche de calcul...)

Ces travaux bénéficient du soutien financier de l’Europe et du Réseau Rural National, par le biais de la Mobilisation Collective pour le Développement Rural coordonnée par l’Atelier Paysan sur "L’innovation par les Usages, un moteur pour l’agroécologie et les dynamiques rurales" (2015-2018), dont la FNCUMA, la FADEAR, l’InterAFOCG, AgroParisTech et le CIRAD sont partenaires.

[JeanPhi]

Salut,

Ca en jette, vraiment bleuffant ! Jonas, ton boulot est super mais on aimerait en savoir plus !

Il a apparemment 18kWh de batterie, sachant qu'on évite d'en consommer plus de 20% pour ne pas les abimer, il a 18*0,2=3,6kWh d'énergie utile quand elles sont pleines.
Il a d'autre part 24m2 de panneau à 170Wc de moyenne = 4kWc, c'est à dire qu'en 1 heure de soleil il recharge ses batteries.
Que fait-il du reste ?
C'est un sujet qui m'intéresse pas mal car quand on est hors réseau, le stockage est vraiment un point crucial. Remonte-t-il par exemple de l'eau dans son bassin quand il a trop d'énergie ? A moins qu'il en revende à EDF ?

Une autre question, il installe une génératrice de 800W, quelle hauteur de chute et quel débit d'eau sur cette roue lui permet une telle puissance, ces roues ayant il me semble un rendement très faible (par rapport à une turbine).

Et ce moulin astrié ? Y'a pas de photo ! C'est quand même pas le truc le plus simple à faire !

En tout cas bravo à lui et à toi Jonas pour ces retours.
a+

[pierre1911]

Non mais arrêtez de faire des installations de ouf qui m'empêchent de dormir les quelques fractions de sommeil qu'il me reste.
ben c'est malin, maintenant je rêve de faire la même chose.

Vraiment quelle joie de lire qu'il y a des motivés pour faire des bricolages extras! Enfin quanf je dis bricolage, c'est du niveau ++++

[jonas]

Salut à vous !
D'abord, merci à JP pour les précisions et les questions.
Ensuite, je tiens à dire qu'en visitant une ferme en 2 ou 3 heures max, il est difficile de prendre de plus ample information. D'autre part, je ne suis compétent dans tous les domaines, notamment en électricité.
Ceci dit, je peux ajouter quelques éléments pour essayer d'étayer les données :
-au sujet de sa surproduction, d'un côté je ne pense qu'il revende à edf et de l'autre je serai surpris qu'il y ai une perte dans un système de production aussi bien pensé. Je donne ma langue au chat.
-concernant la hauteur de chute de l'eau, on peut considérer que la roue fait environ 2.5m de rayon, donc l'eau emporte la roue environ sur 5m de hauteur sur la moitié de la roue soit 7.8m (1/2 périmètre). C'est le seul élément que je peux ajouter sur le rendement des roues. Par contre je me demande s'il n'a pas une autre source de stockage (d'autres batteries) ??
- j'ajoute que la source coule dès octobre, remplie le bassin jusqu'au printemps, et qu'un système de vanne lui permet de l'ouvrir seulement quand il faut. Du coup je pense que les roues à augets sont là pour l'appoint pendant les saisons où les panneaux photo ne suffisent pas à produire.
-et le moulin astrié, on a pas eu le temps de discuter autour. Quelques photos tout de même :

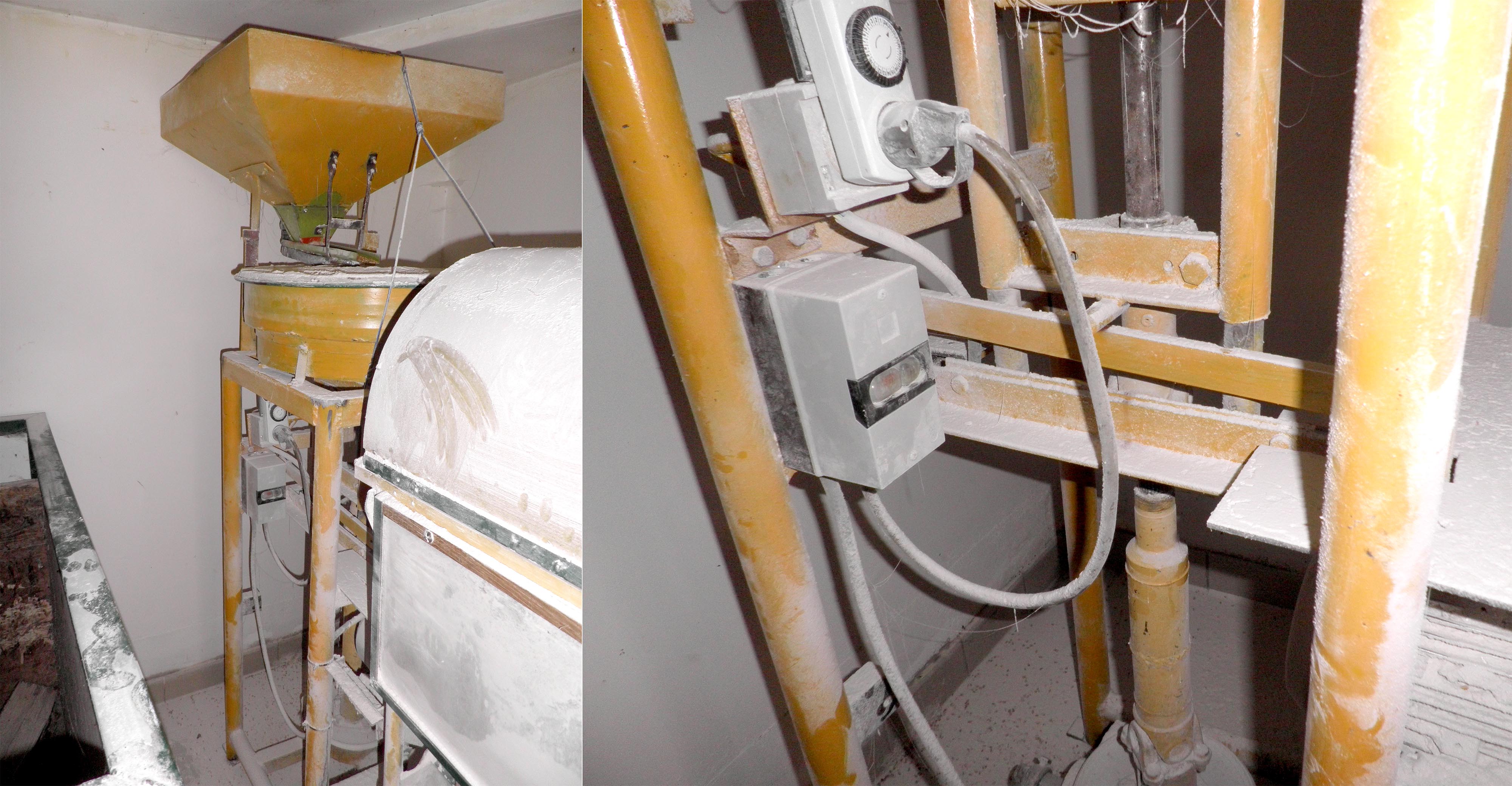

P8260797 copie.jpg (805.02 Kio) Consulté 10739 fois
